Lapping 鏡面拋光：
雕琢完美，定義光學級平面的極致工藝

在光學、半導體與精密測量的世界裡，表面的完美程度決定了元件的性能極限。當傳統的拋光技術達到瓶頸，無法再提升平坦度與光潔度時，我們需要進入一個更精密的領域——「Lapping 鏡面拋光」（亦稱研磨或搪磨）。這不僅僅是「磨亮」，而是一種透過精密控制，在微觀層面上對材料進行去除，以獲得奈米級表面粗糙度（Ra）與光學級平坦度（Flatness）的超精密加工技術。本文將為您揭開 Lapping 的神秘面紗，探索其原理、製程及其在尖端科技中的關鍵應用。

什麼是 Lapping 研磨拋光？

Lapping 是一種利用「自由磨粒」（Free Abrasive）進行表面加工的精密技術。其核心原理是將待加工的工件放置在一個被稱為「研磨盤」（Lapping Plate）的高精度平面上，並在工件與研磨盤之間注入含有微米或奈米級磨粒的「研磨液」（Lapping Slurry）。

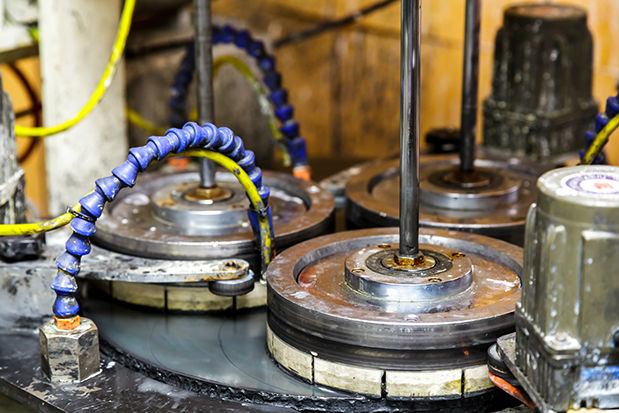

當研磨盤轉動時，工件在壓力作用下隨之運動，無數個自由滾動或滑動的磨粒會對工件表面進行均勻、微量的切削，逐步去除表面的高峰，填補低谷，最終達到極高的平坦度與鏡面效果。整個過程是一種低速、低壓、低溫的冷加工，能最大限度地避免工件產生熱變形或應力集中。

Lapping研磨是一種超精密加工技術

Lapping鏡面拋光是一種高精度表面加工技術，用於製造平坦度極高、表面粗糙度極低的零件，特別是在需要高度平面化和平滑度的應用中。Lapping鏡面拋光是Lapping技術的一種變體，專注於製造具有鏡面般光澤的表面。

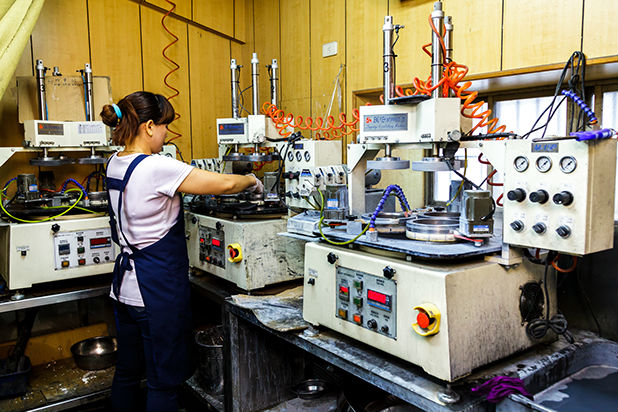

Lapping 鏡面拋光的製程與關鍵要素

要達到奈米級的表面品質，Lapping 的每一步都必須經過精密計算與控制：

前置處理： 工件需先經過精削或精磨，確保其具備良好的基礎尺寸與平整度。
研磨盤選擇： 根據工件材質的硬度，選擇鑄鐵、銅、陶瓷等不同材質的研磨盤。研磨盤自身的平坦度是決定最終成品品質的關鍵。
研磨液調配： 這是 Lapping 技術的核心。我們需根據工件材質、目標粗糙度，精確選擇磨料的種類（如氧化鋁、碳化矽、鑽石）、粒徑大小（從數十微米到次微米）以及懸浮液的配方。
參數設定： 精準設定研磨盤的轉速、施加在工件上的壓力、研磨液的供給速率以及加工時間。這些參數的微小變動都會影響最終結果。
單面/雙面 Lapping：
- 單面研磨 (Single-Side Lapping): 主要用於處理工件的單一平面，追求該平面的極致平整。
- 雙面研磨 (Double-Side Lapping): 將工件置於上下兩個反向旋轉的研磨盤之間，可同時對工件的兩個對應面進行研磨，以獲得極佳的平行度（Parallelism）與厚度公差。
精密洗淨與檢測： 加工完成後，工件必須經過多道超音波精密洗淨程序，徹底去除殘留的磨粒。最後，使用光學干涉儀、原子力顯微鏡（AFM）、表面粗糙度儀等高階設備進行平坦度、平行度與 Ra 值的檢測。

Lapping 技術的關鍵應用領域

Lapping 的應用遍及所有對表面精度有著最嚴苛要求的尖端產業：

半導體產業： 矽晶圓（Silicon Wafer）、砷化鎵（GaAs）、碳化矽（SiC）等基板的背後研磨與拋光，以達到最佳的平坦度（TTV）。
光電與光學產業： 光學鏡片、濾光片、稜鏡、雷射反射鏡、光學窗口的表面拋光，以減少光線散射，提升穿透率與反射率。
精密機械與量測： 精密閥件（如氣閥、液壓閥）、密封環、軸承、量規塊規（Gauge Blocks）的密封面加工，以達到氣密、液密的效果。
電子與數據儲存： 硬碟讀寫頭、壓電陶瓷、各種感測器的關鍵元件表面加工。
材料分析： 金相分析試片的製備，提供一個無刮痕、無變質層的完美觀測表面。

Polishing 追求的是「亮」，而 Lapping 追求的是「平」與「光」的極致結合。

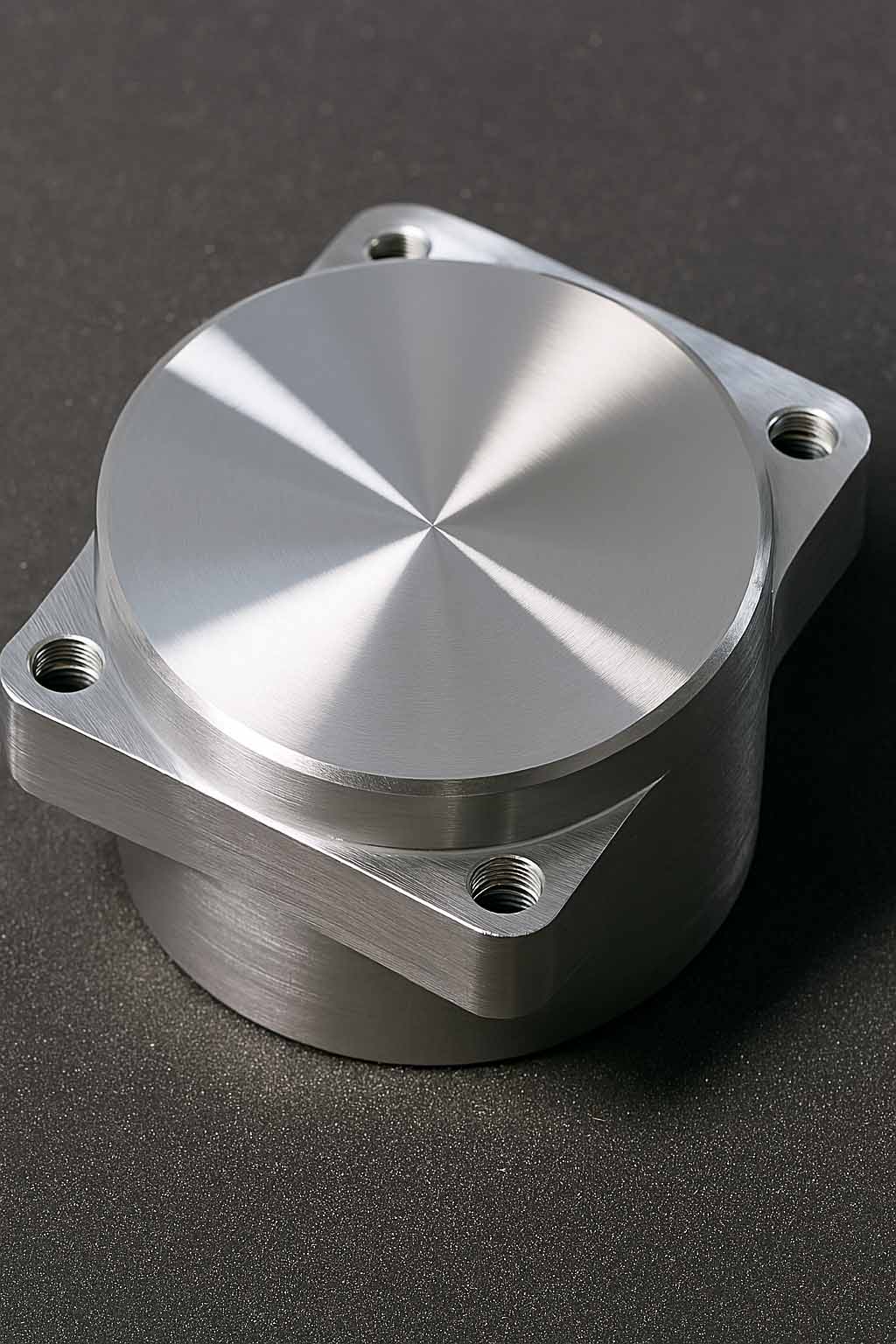

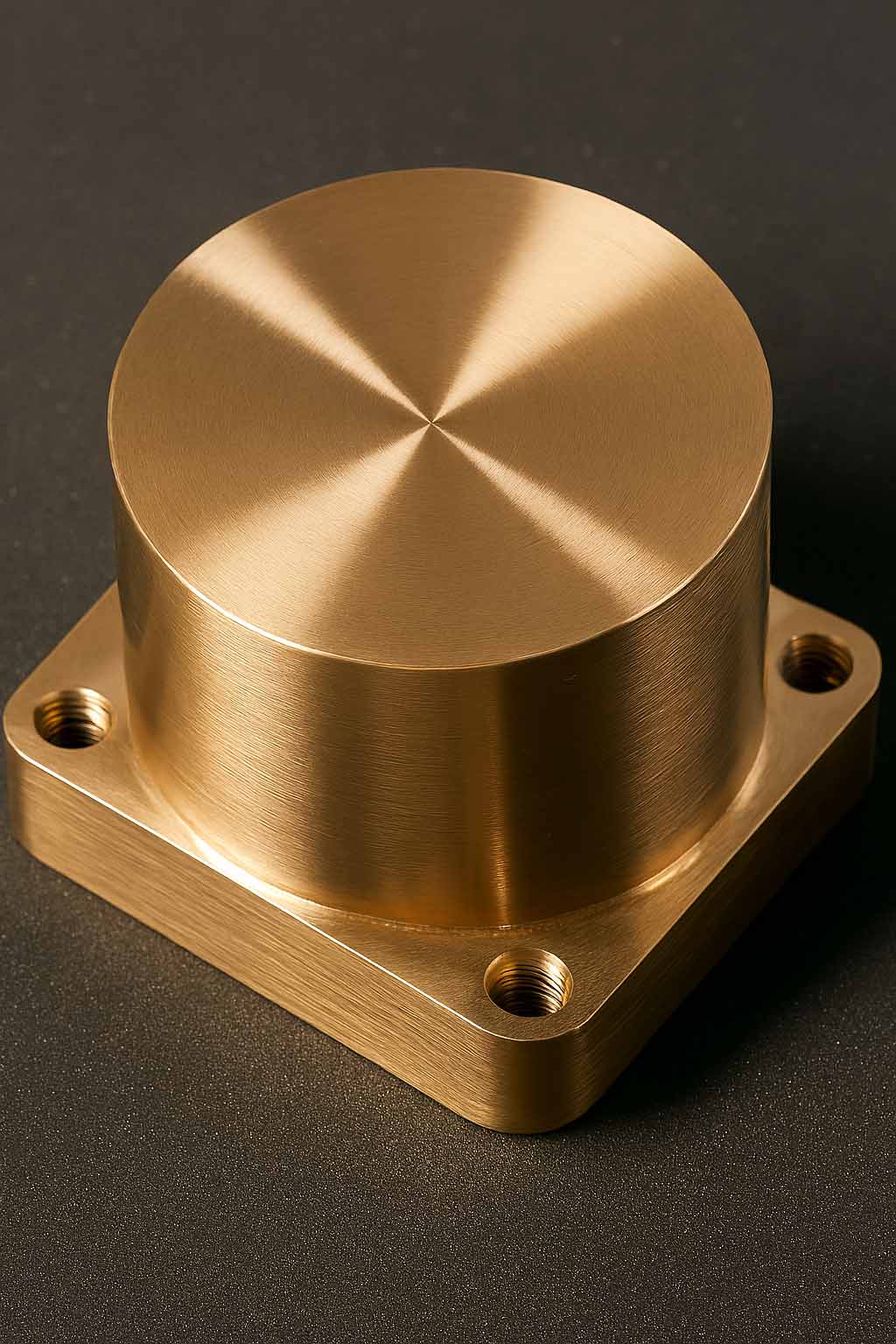

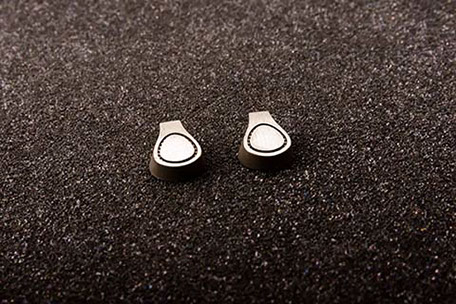

表面粗糙度

Lapping鏡面拋光能夠將表面粗糙度控制在極低的水平，通常可以達到納米級別的表面粗糙度，適用於對表面光學性能要求高的應用場景。

光澤度

通過Lapping鏡面拋光，加工表面可以獲得非常高的光澤度，呈現出類似鏡面的光滑和亮度，滿足高要求的外觀需求

Polishing拋光、 Lapping研磨的區別

加工方式	Polishing (拋光)	Lapping (研磨)
磨粒狀態	固著/半固著 (布輪+拋光膏)	自由磨粒 (懸浮於研磨液中)
加工原理	高速摩擦削切	低速、滾動、微切削
材料去除率	中	低、精密
表面效果	光亮、鏡面	極致鏡面、無方向性、高平坦度
主要目的	提升美觀、獲得光澤）	提升平坦度、降低表面粗糙度 (Ra)
精度等級	微米級 (µm)	次微米至奈米級 (nm)
